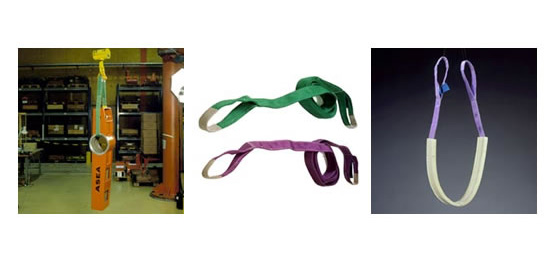

As cintas de poliéster podem ser montadas em conjuntos (lingas) de 1,2,3 e 4 pernas com capacidades de até 63 toneladas ( vide tabela de carga abaixo) e no comprimento desejado pelo cliente, desde que respeitados os comprimentos mínimos informados nas tabelas de cada tipo de cinta.
Para a montagem destes conjuntos, podemos utilizar os acessórios da linha SK e demais acessórios específicos para este fim.
Elevação Vertical |
Elevação Forca |
Cesto Direto | Forca Dupla | Forca Tripla ou Quádrupla | |||||
Paralelo | β 0-45° α 0-90° |
β 45-60° α 90-120° |
β 0-45° α 0-90° |
β 45-60° α 90-120° |
β 0-45° α 0-90° |
β 45-60° α 90-120° |
|||
Cores | Carga Máxima de Trabalho | ||||||||
1 | 0.8 | 2 | 1.4 | 1 | 1.4 | 1 | 2.1 | 1.5 | |
Violeta | 1 | 0.8 | 2 | 1.4 | 1 | 1.4 | 1 | 2.1 | 1.5 |
Verde | 2 | 1.6 | 4 | 2.8 | 2 | 2.8 | 2 | 4.2 | 3 |
Amarelo | 3 | 2.4 | 6 | 4.2 | 3 | 4.2 | 3 | 6.3 | 4.5 |
Cinza | 4 | 3.2 | 8 | 5.6 | 4 | 5.6 | 4 | 8.4 | 6 |
Vermelho | 5 | 4 | 10 | 7 | 5 | 7 | 5 | 10.5 | 7.5 |
Marrom | 6 | 4.8 | 12 | 8.4 | 6 | 8.4 | 6 | 12.6 | 9 |
Azul | 8 | 6.4 | 16 | 11.2 | 8 | 11,2 | 8 | 16.8 | 12 |
Laranja | 10 | 8 | 20 | 14 | 10 | 14 | 10 | 21 | 15 |
Laranja | 12 | 9.6 | 24 | 16.8 | 12 | 16.8 | 12 | 25 | 18 |
Laranja | 15 | 12 | 30 | 21 | 15 | 21 | 15 | 31.5 | 22.5 |
Laranja | 20 | 16 | 40 | 28 | 20 | 28 | 20 | 42 | 30 |
Laranja | 25 | 20 | 50 | 35 | 25 | 35 | 25 | 52.5 | 37.5 |
Laranja | 30 | 24 | 60 | 42 | 30 | 42 | 30 | 63 | 45 |
Laranja | 35 | 28 | 70 | 49 | 35 | 49 | 35 | 73.5 | 52.5 |
Laranja | 40 | 32 | 80 | 56 | 40 | 56 | 40 | 84 | 60 |
Laranja | 50 | 40 | 100 | 70 | 50 | 70 | 50 | 105 | 75 |
Laranja | 60 | 48 | 120 | 84 | 60 | 84 | 60 | 126 | 90 |

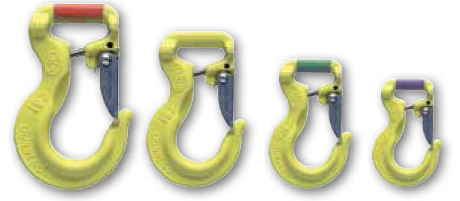

O gancho RH é a solução perfeita de conexão, combinando as vantagens das cintas de poliéster com os componentes em grau 10. Ele pode ser conectado ao laço redondo e é mais rápido e mais seguro do que a manilha normalmente usada. O gancho RH é um conector, bem como um gancho, que proporciona ao usuário maior flexibilidade, segurança e durabilidade das cintas de poliéster.
O gancho RH vem com um pino de bloqueio, mas graças à estreita abertura pode ser usado sem ele.
Os ganchos para laço redondo são codificados por cor para coincidir com o tamanho/capacidade correspondente do laço redondo: Vermelho=5T/Amarelo=3T/Verde=2T/Violeta=1T
Art. n°. | Código | CMT toneladas* |
B | E | G | L | H | M | Peso kg |
---|---|---|---|---|---|---|---|---|---|
B14490 | RH-1-10 | 1 | 24 | 35 | 16.6 | 84 | 19 | 8 | 0.5 |
B14491 | RH-2-10 | 2 | 28 | 40 | 17 | 96 | 22 | 10 | 0.7 |
B14492 | RH-3-10 | 3 | 33 | 47 | 24 | 117 | 30 | 12 | 1.3 |
B14493 | RH-5-10 | 5 | 43 | 73 | 27 | 155 | 36 | 16.5 | 3.2 |
Uso:
1. Sempre planeje a elevação cuidadosamente antes de prosseguir com a operação.
